一、產品概述

固定室?guī)秸婵者^濾機也稱橡膠帶式真空過濾機；是我廠在引進、吸收、消化國外同類產品技術基礎上，針對橡膠帶式過濾機的具體特點研制的一種新型、高效、連續操作的固液分離設備；橡膠帶式真空過濾機（以下稱膠帶式過濾機）采用了固定真空盒，膠帶在真空盒上移動，真空盒與膠帶間構成運動密封的結構型式；與移動室式真空過濾機相比，克服了移動室式帶濾機工作一個行程都要卸掉真空，能耗較高的弱點。實現了真正意義上的連續運行、連續過濾。生產過程的過濾、洗滌、卸渣、濾布清洗隨膠帶的運行可依次完成；從而過濾效率得到提高，能耗下降。我廠研制的膠帶式過濾機真空盒和膠帶間設計一環形磨擦帶并以水密封，密封水既可作密封裝置的潤滑劑又可作為冷卻劑，形成一個非常有效的真空密封；在膠帶的支承方式上采用氣墊式支承或水膜支承，膠帶漂浮在氣墊上或者液膜上，可以有效減小膠帶運行的摩擦阻力。在整體的結構上采用可拆式框架結構，確保了環形膠帶的安裝維護和整個設備保養的順利進行。膠帶機經過多次改進和完善，它較好地結合了英、美、法、日等國同類產品的優點。

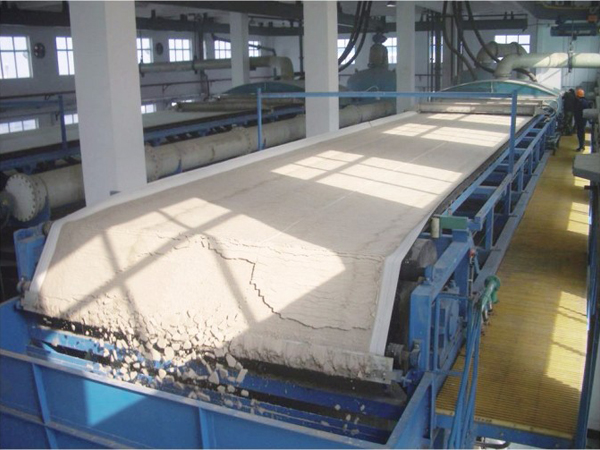

二、設備照片

三、工作原理：

膠帶式過濾機由橡膠濾帶、真空箱、驅動輥、膠帶支承臺、進料斗、濾布調偏裝置、驅動裝置、濾布洗滌裝置、機架等部件組成。它是充分利用物料重力和真空吸力實現固液分離的高效設備。

環形膠帶由電機經減速拖動連續運行，濾布鋪敷在膠帶上與之同步運行。膠帶與真空室滑動接觸（真空室與膠帶間有環形磨擦帶并通入水形成水密封），當真空室接通真空系統時，在膠帶上形成真空抽濾區；料漿由布料器均勻地布在濾布上，在真空的作用下，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留而形式濾餅；進入真空的液體經氣水分離器排出。隨著橡膠帶移動已形成的濾餅依次進入濾餅洗滌區、吸干區；最后濾布與膠帶分開，在卸濾餅輥處將濾餅卸出；卸除濾餅的濾布經清洗后獲得再生；再經過一組支承輥和糾偏裝置后重新進入過濾區。

結構特點

（1）環形膠帶采用伸縮性能良好的波浪形裙邊與平膠帶粘接結構，造價低、壽命長。且裙邊可更換。

（2）真空箱和膠帶間設有環形摩擦帶并以水密封、潤滑、冷卻，真空密封可靠，環形摩擦帶摩擦阻力小、使用壽命長且更換方便、快捷。

（3）膠帶采用氣墊式或者水膜支承，膠帶漂浮在氣墊或者水膜上，減少了運行阻力，有利于延長膠帶的使用壽命。

（4 ）膠帶支承濾布、承受真空吸力及傳遞功率和承受重量，并在真空箱上滑動，濾布不與真空箱接觸，濾布的使用壽命較長。

（5）實現了連續運行、連續過濾、洗滌等作業，可以維持穩定的真空度，降低濾餅的含水量且有利于穩定操作工藝條件。

（6）損件少，故障率低，長期連續穩定運行可靠，處理量大。

（7）整體設備模塊化設計生產組裝，便于運輸及安裝。

（8）PLC全自動控制，實現設備運行PID調節。設備運行有安全保障及監控。

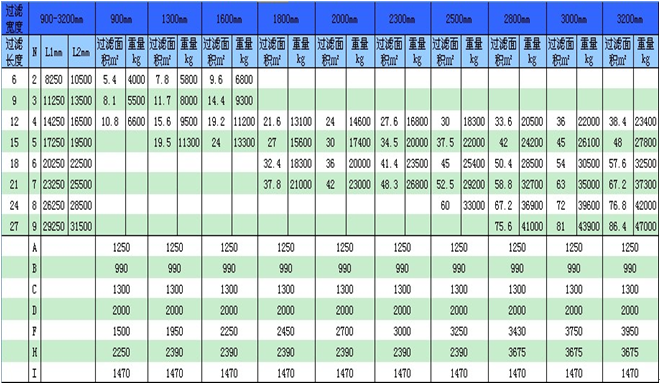

四、規格型號及技術參數：
